Servoansteuerung für analoge Modellbahnen

Zweck der Schaltung

Zum Bewegen irgendwelcher Teile auf der Modellbahn, insbesondere für Weichen, Formsignale oder Bahnschranken werden gerne Servos aus dem Flug-, Auto- und Schiffsmodellbau eingesetzt. Sie sind inzwischen preiswert zu haben und sind in vielen Größen und Leistungsklassen verfügbar. Sie müssen jedoch mit exakt erzeugten Impulsen von etwa 1-2ms Länge angesteuert werden. Dazu werden z. B. Servotester angeboten, sie bieten die Möglichkeit, an einem Potentiometer die gewünschte Stellung einzustellen, das Servo folgt dann exakt der Bewegung. Für den Einsatz an der Modellbahn ist jedoch ein solches Testgerät alles andere als ideal. Für Besitzer einer digitalisierten Bahn gibt es zwar Abhilfe, die Analogbahner sollen aber nicht auf die neue Technik verzichten müssen.
Im Modellbahnbereich wird eher gewünscht, dass die Servos, abhängig von einem Schaltkontakt, in eine der beiden Endstellungen laufen. Das sollte jedoch nicht unbedingt mit der größten möglichen Stellgeschwindigkeit geschehen. Zudem wäre es vorteilhaft, die beiden Endstellungen einstellen zu können.
Bei der Anwendung an einem Bahnübergang ist auch gleich die Ansteuerung von Leuchtdioden zur Nachbildung eines Blinklichts am Andreaskreuz integriert.

Die Schaltung wurde von Trainini, einer Online-Publikation zur Modellbahn in Spur Z, in der Ausgabe 1/2015 ausgezeichnet.

In der Elektronik-Zeitschrift "Elektor" wurde die Schaltung im Mai 2014 veröffentlicht.

Bilder anklicken und mit der "Zurück"-Taste zu dieser Seite zurückkehren.

	Beschreibung und Aufbau der Schaltung als Internetseite
	Beschreibung und Aufbau der Schaltung als PDF-Datei

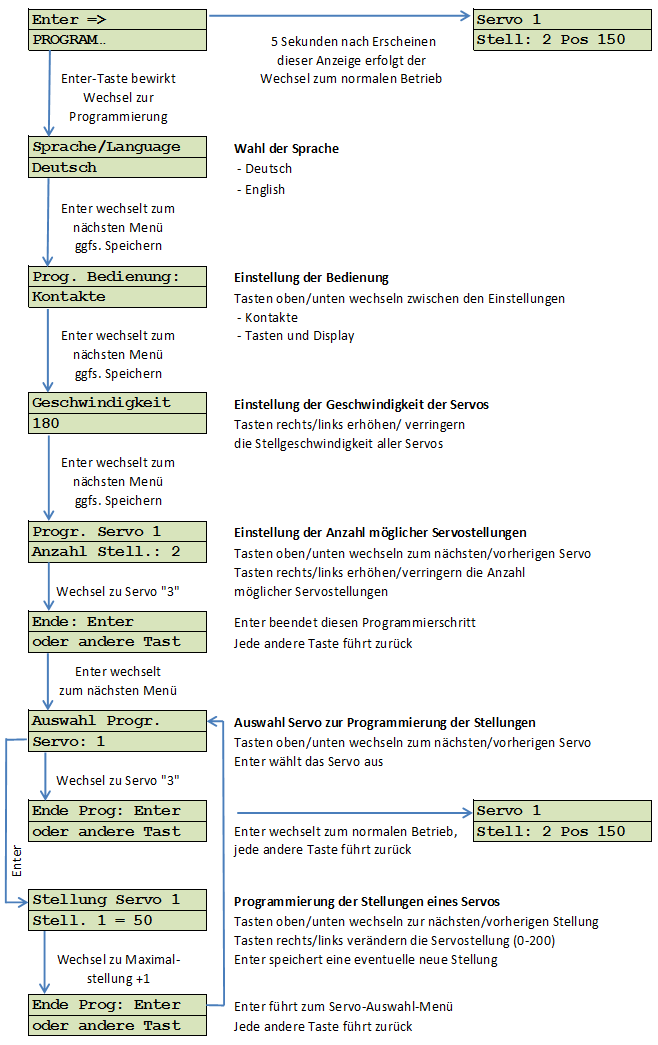

	Menüstruktur in Deutsch als png-Bild

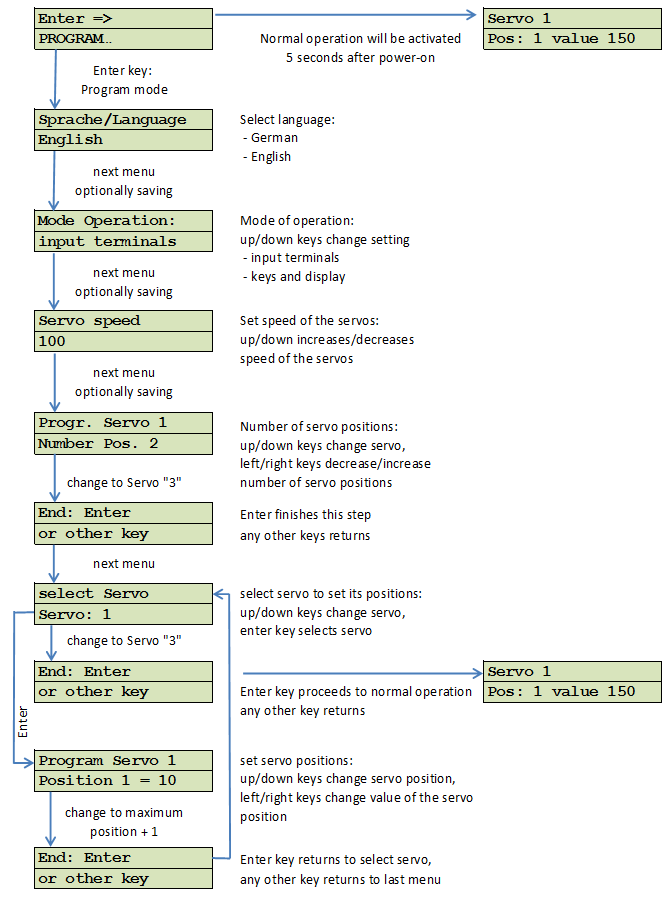

	Menüstruktur in Englisch als png-Bild

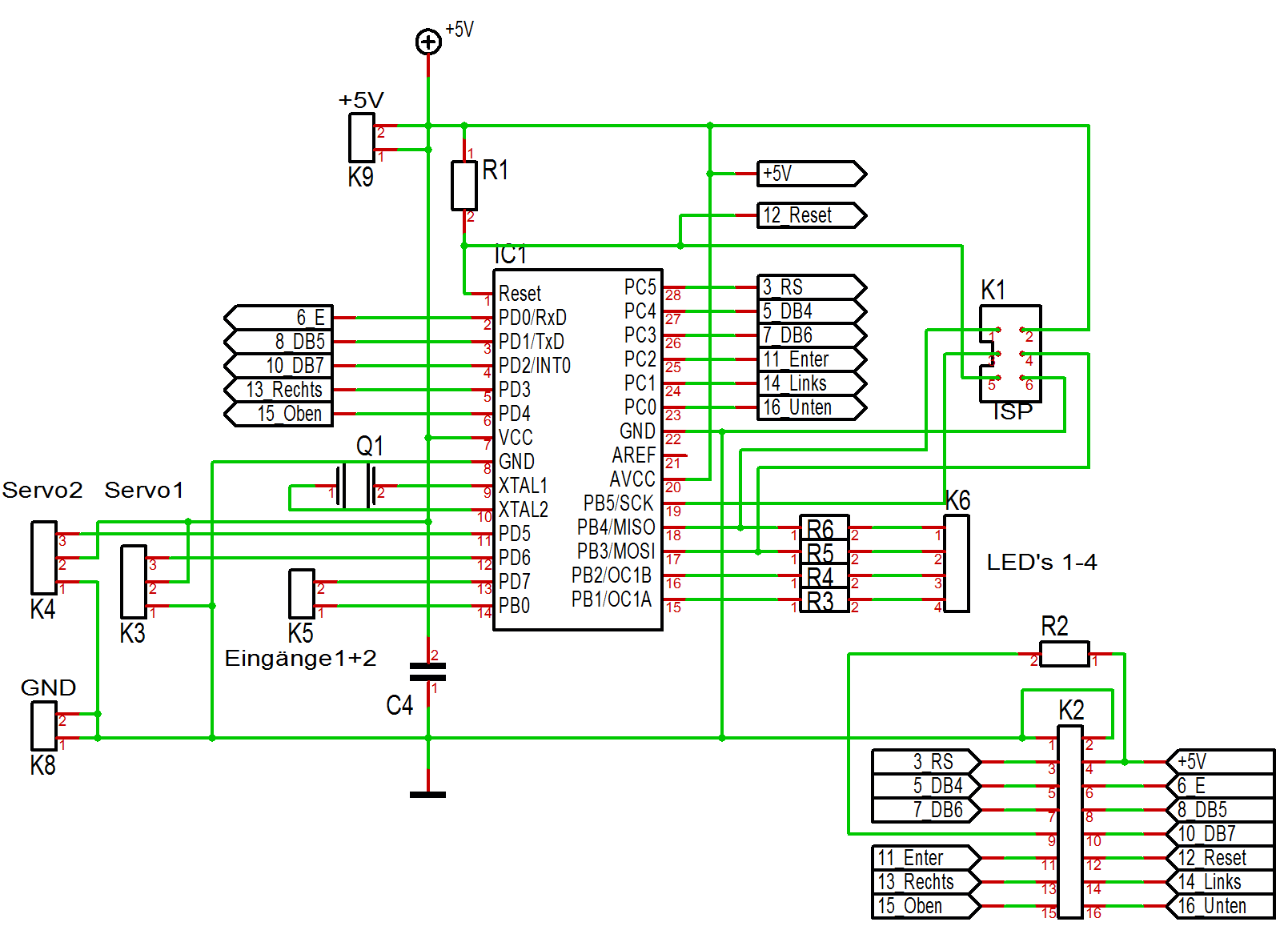

	Schaltplan der Servoansteuerung, Teil mit Mikrocontroller

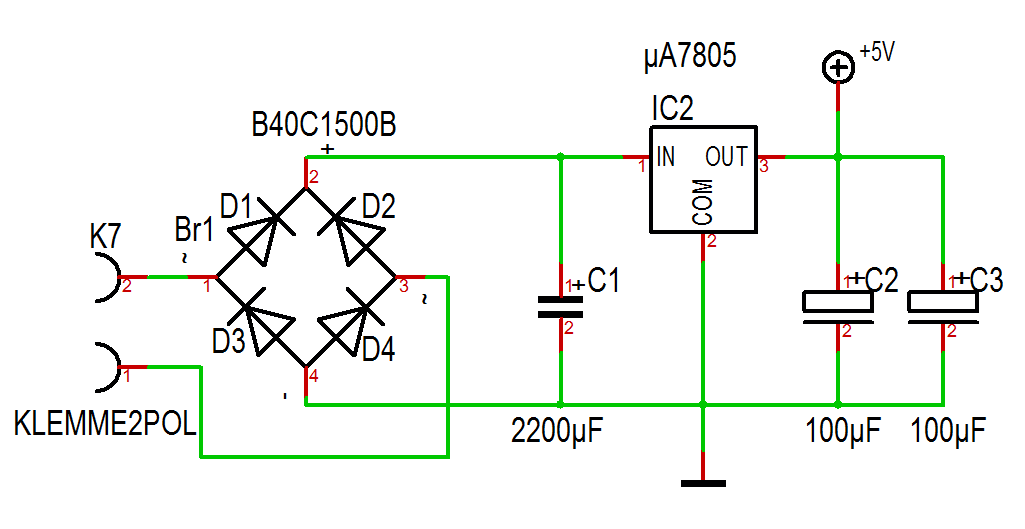

	Schaltplan der Servoansteuerung, Teil mit Stromversorgung

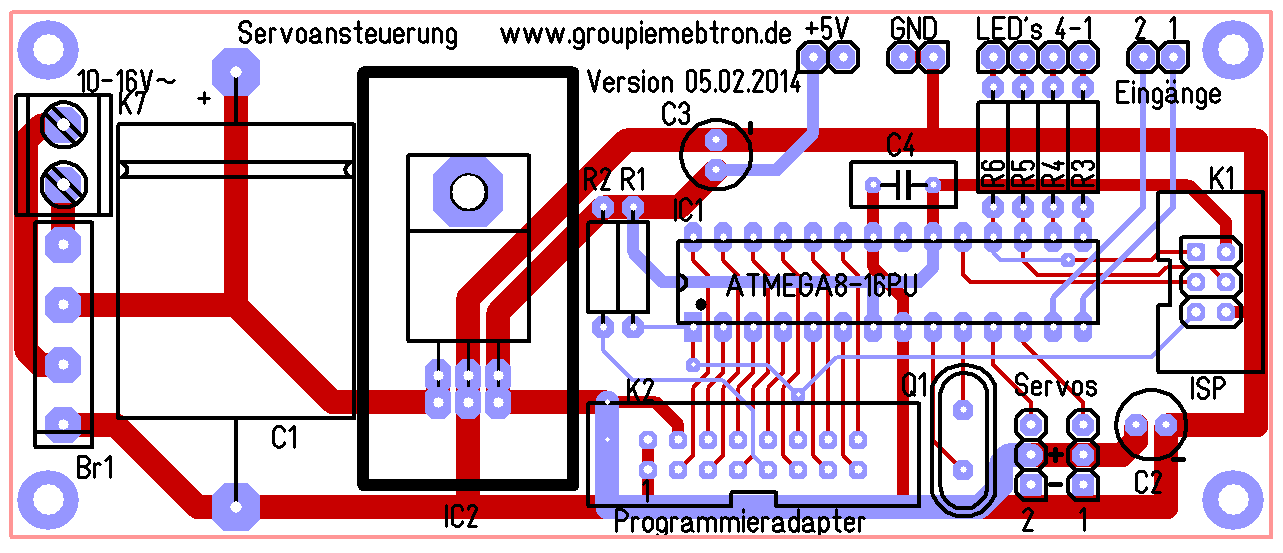

	Platine Servoansteuerung

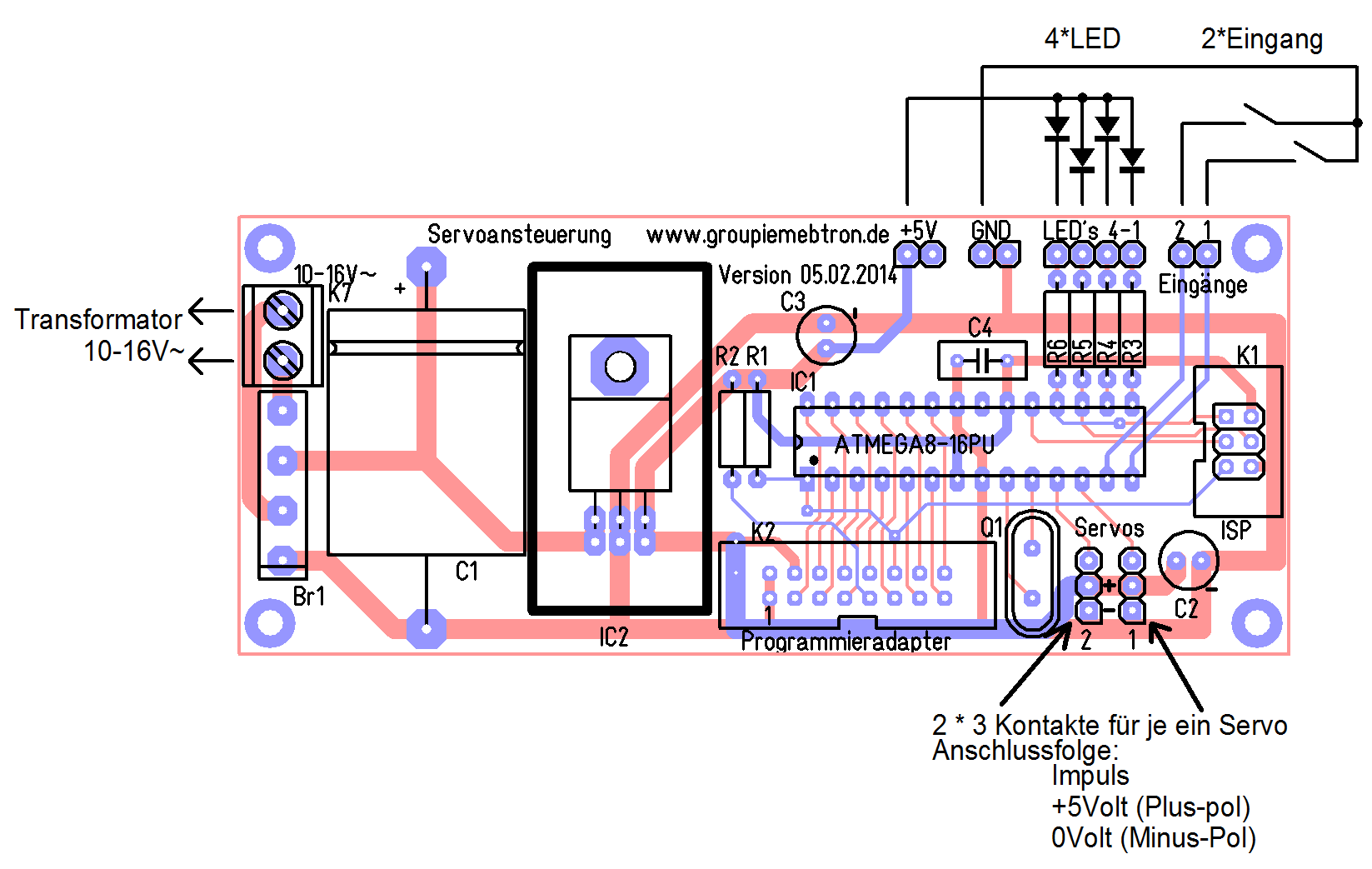

	Anschlussschema Servoansteuerung

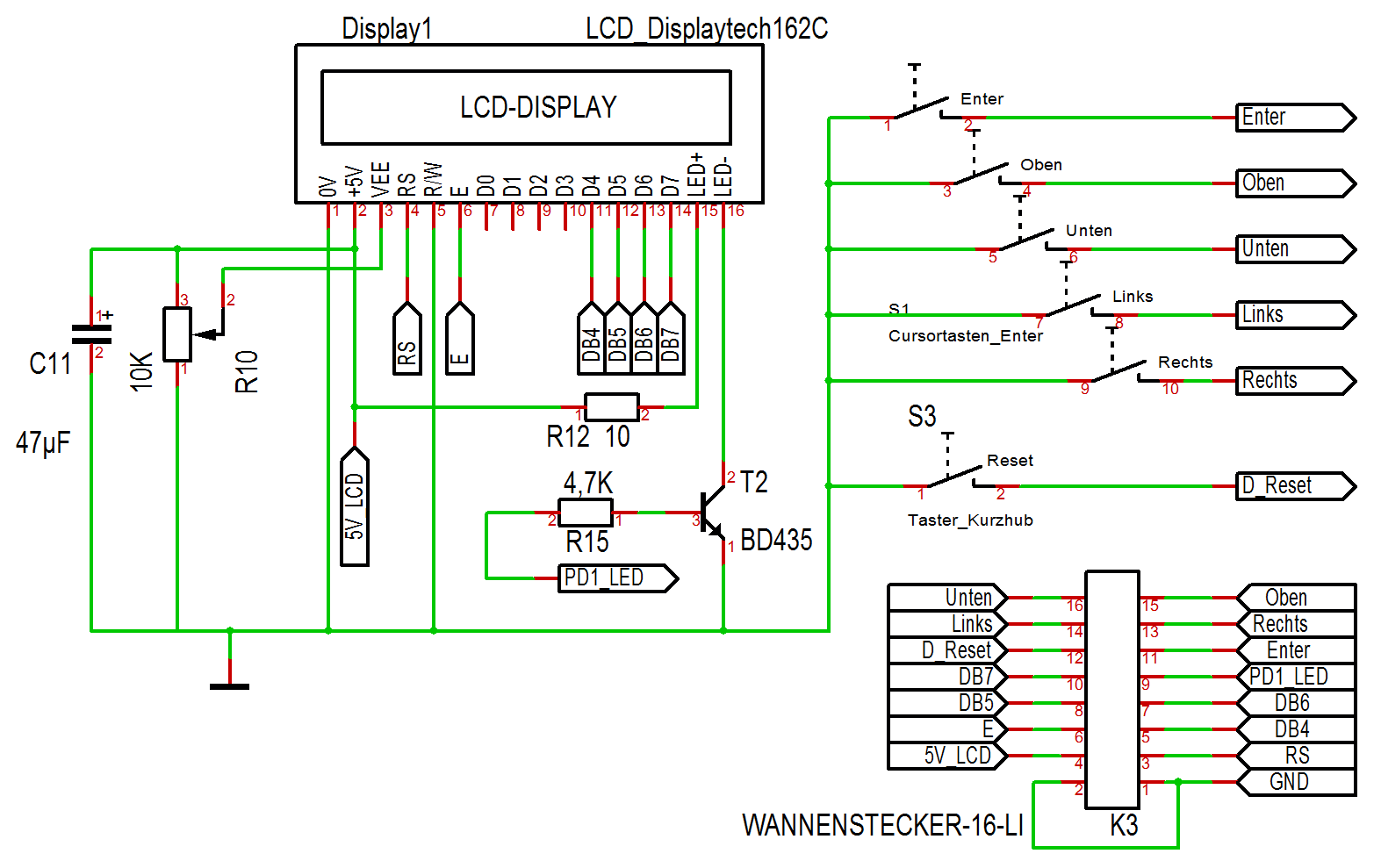

	Schaltplan Programmieradapter

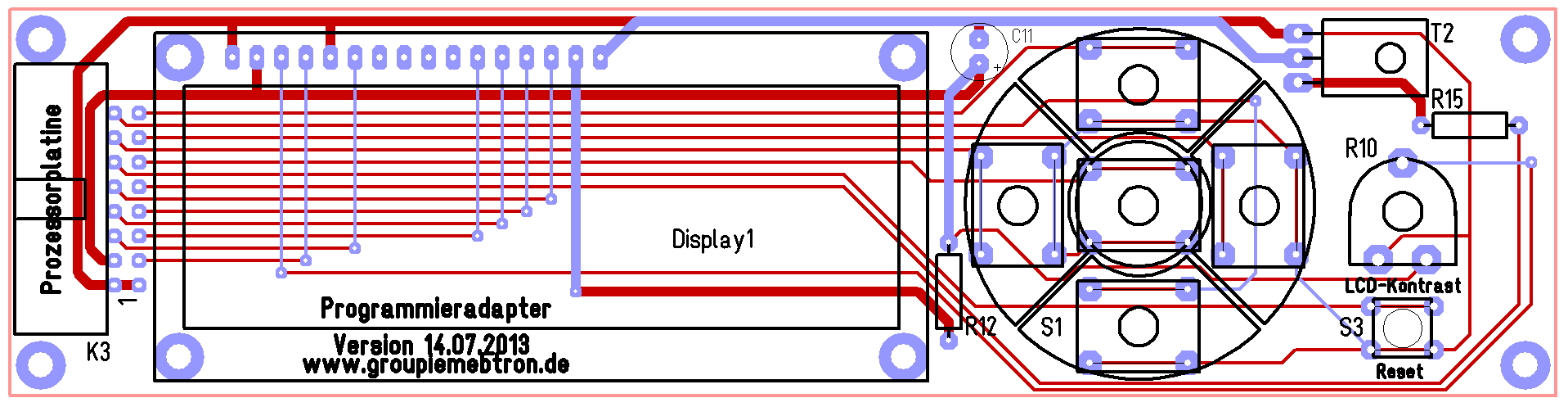

	Platine Programmieradapter
	Target-Projektdatei zur Servoansteuerung, Kann mit der Software Target3001! geöffnet werden.
	Target-Projektdatei zum Bedienadapter, Kann mit der Software Target3001! geöffnet werden.
	Quelltext fuer ATMEGA (BASCOM)
	Excel-Tabelle mit der Stückliste
	Stückliste als PDF-Datei
	Gesamtansicht mit Servos

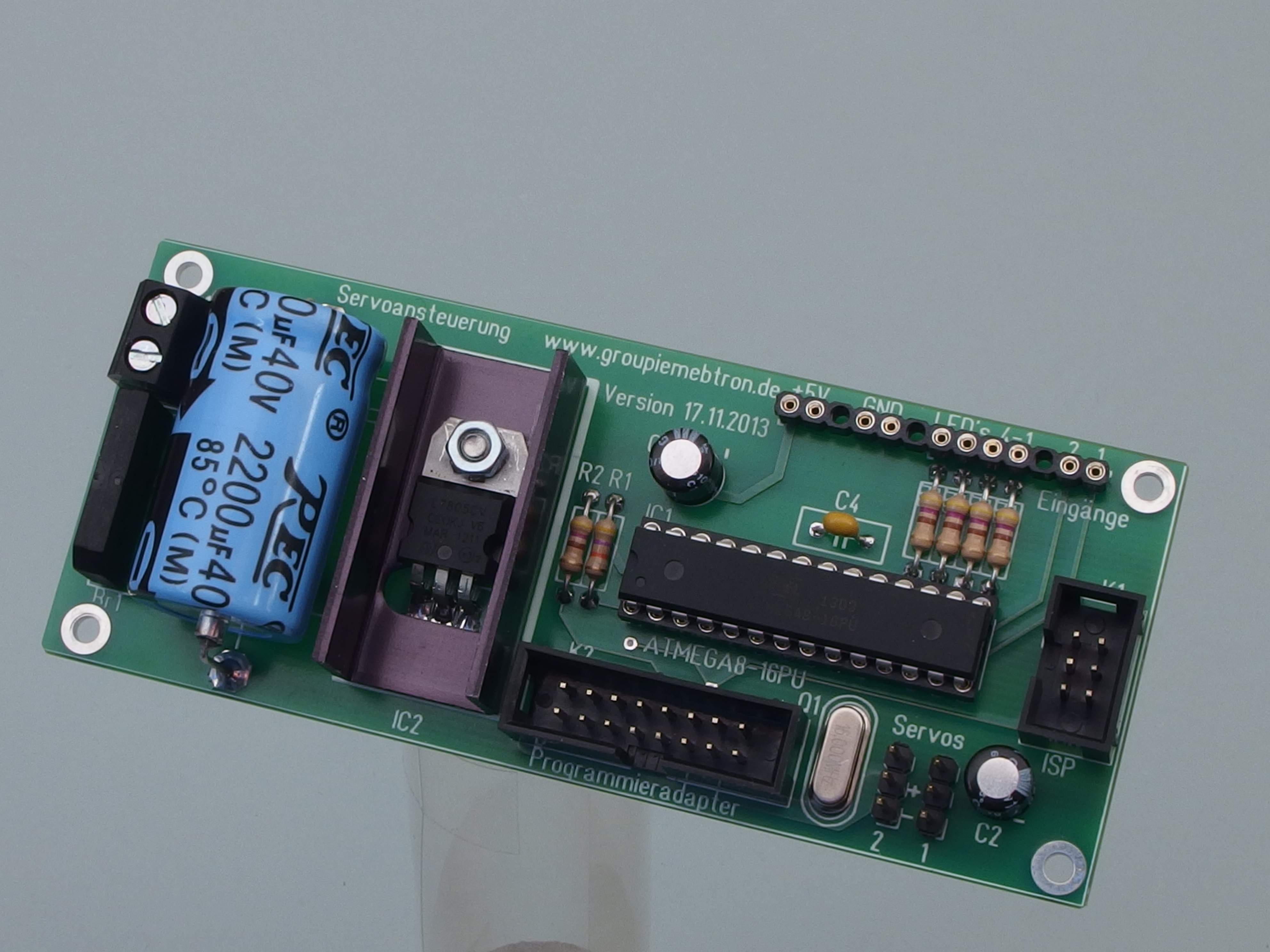

	Ansicht der Servoansteuerung

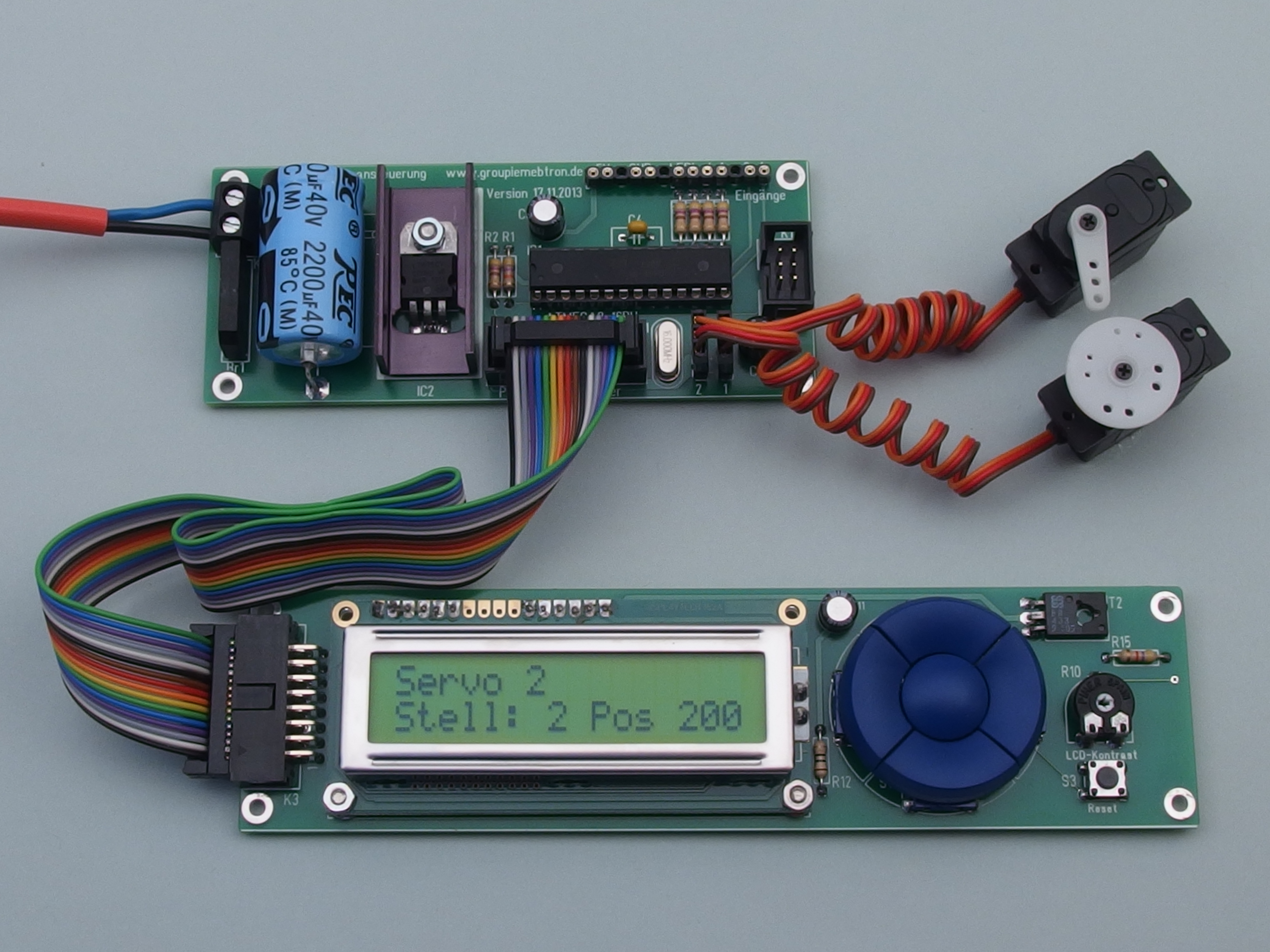

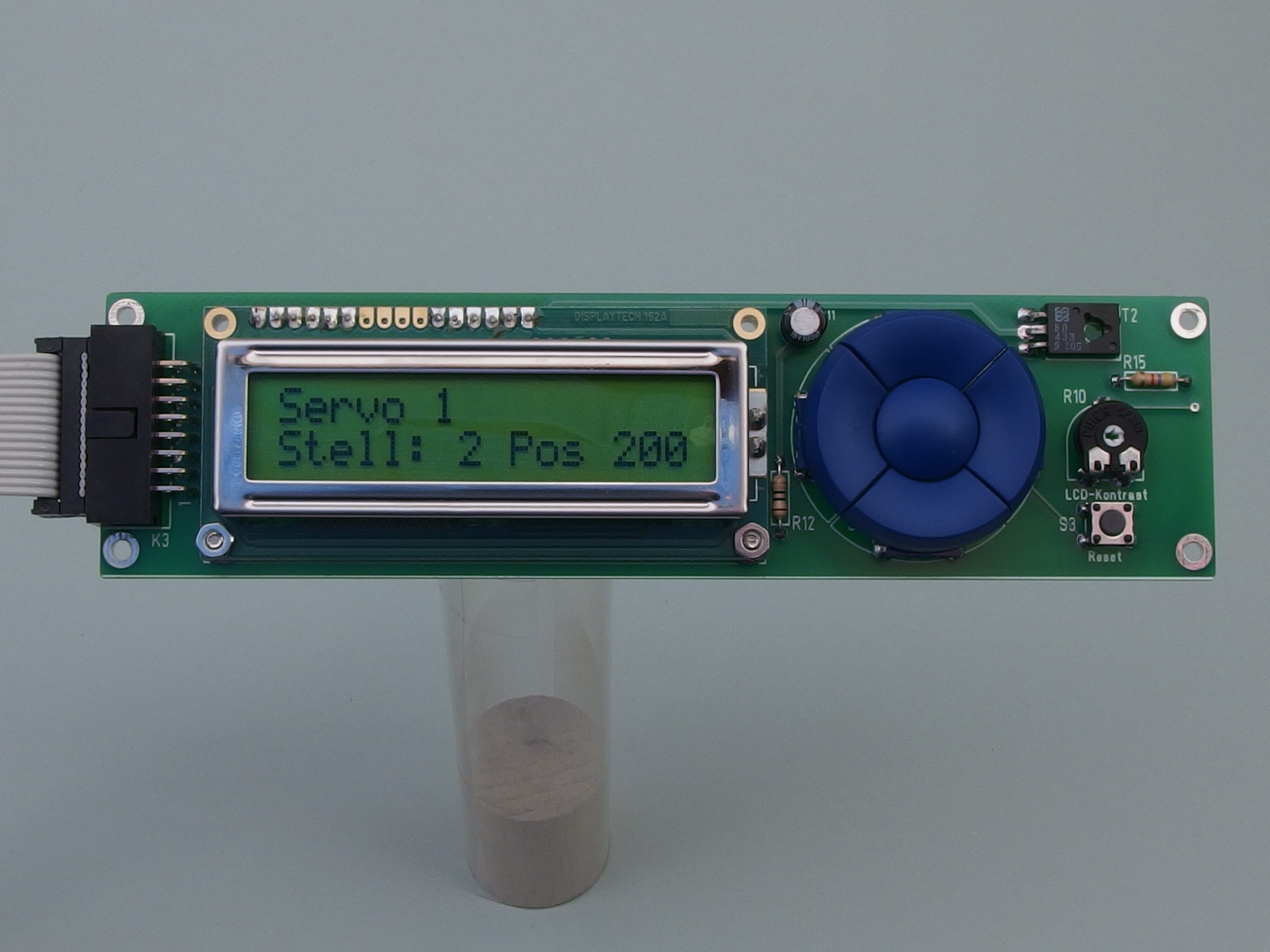

	Bedien- und Programmieradapter, mit Inhalt im Display

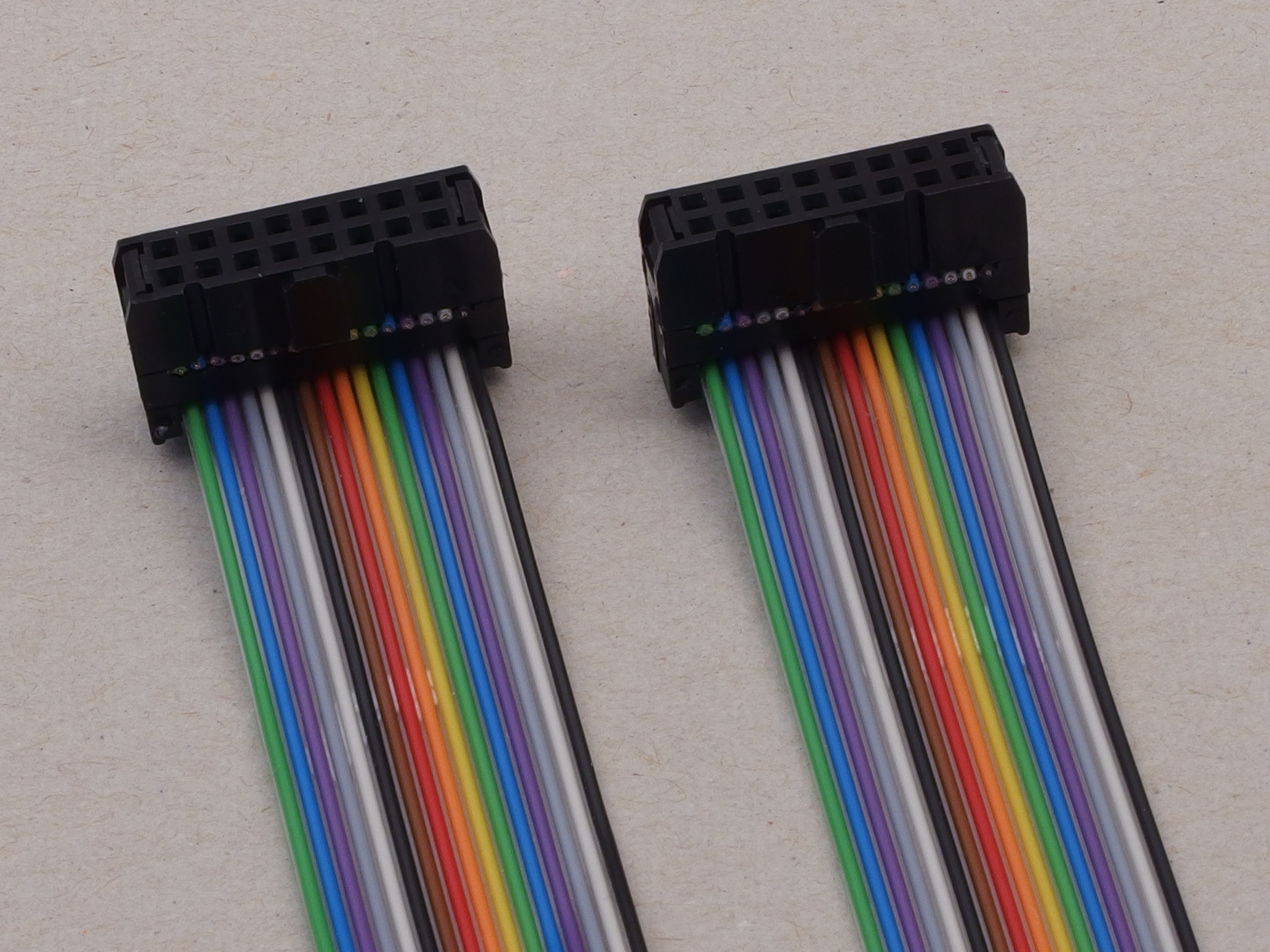

	Detail Flachbandkabel. Bei der Konfektionierung der Kabel muss man aufpassen, die Kabel richtig in die Stecker einzulegen.
